一、基本信息
实验室名称：矿物自动定量分析实验室

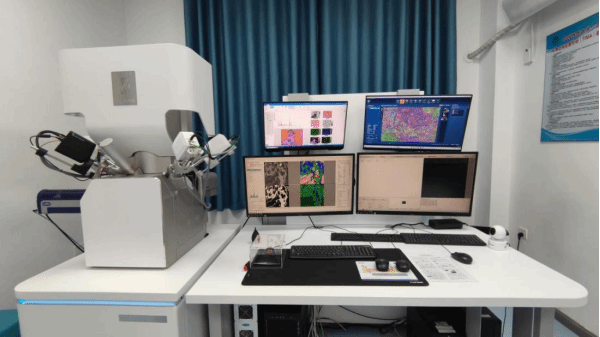

仪器名称：Tescan矿物自动定量分析系统（TIMA）
实验室地点：中国地质大学（武汉）南望山校区东区测试楼119
二、主要仪器配置
序号 | 名称 | 品牌 | 型号 | 安装时间 |
1 | 扫描电子显微镜 | Tescan | TIMA GMS | 2023.12.5 |
2 | 能谱仪 | EDAX | E2568 | 2023.12.5 |
3 | 阴极发光仪 | Tescan | RD-0180-B | 2023.12.5 |
4 | 电子背散射衍射仪 | 牛津仪器 | C SWIFT | 2023.12.18 |
三、主要功能
u 矿物自动定量分析（TIMA）
u 矿物解离、共生关系分析
u 亮相搜索、特定矿物（如锆石）搜索
u 元素模态分析、矿物粒度统计
u 矿物及成矿元素的品位与回收率计算
u 全薄片/高分辨率二次电子、背散射电子成像（SE+BSE）
u 元素含量单点分析/面扫（EDS）
u 阴极发光成像（灰度CL，非彩色）
四、仪器主要应用方向
TIMA（Tescan Integrated Mineral Analyzer）矿物自动定量分析系统是基于SEM的岩石矿物全自动化定量分析系统，能同时进行高分辨率的背散射（BSE）与X射线能谱（EDX）快速成像，并配备专业的矿物处理软件辅助分析结果和生成报告。TIMA可以对岩石、矿石、岩屑、精矿、尾矿、浸出渣或冶炼产品等进行快速定量矿物分析，能高效识别岩石类型、矿物种类、测量矿物含量、分布、颗粒大小、解离或锁定各种参数。
TIMA对矿物成分和结构的定量解析达到微米的尺度，相对于传统光学显微镜和扫描电镜具有很大优势，已广泛应用于地质、石油、矿业和冶金等领域。
五、技术指标
（1）配备4个集成式能谱EDS探测器，采用电制冷型SDD硅漂移晶体，单个晶体有效探测面积30 mm2，能量分辨率优于129 eV(Mn Ka)，分析元素范围C~Am;
（2）采用高稳定性Schottky热场发射电子枪，加速电压200 V～30 kV，连续可调；探针电流2 pA～400 nA。放大倍率范围2x～1,000,000x；高真空二次电子图像分辨率≤1.0 nm @ 30 kV, ≤2.0 nm @ 3 kV；背散射电子图像分辨率2.0 nm @ 30 kV。
（3）自动矿物分析空间分辨率优于0.5微米，可鉴别出微米级别的颗粒成分、形态和结构；快速全自动数据采集，每小时获取10万个矿物颗粒的信息（约60万个x-射线计数）；
（4）可同时获取二次电子、背散射、阴极发光（加载CL探头）、矿物相图和元素分布图等多种图像，便于对比研究；
（5）软件系统可进行自动识别颗粒、自动相识别和分类、矿物共生评价、解离和锁定分类、累积解离率评估、元素面分布、粒度分布、颗粒结构分布、相/粒度谱图重构分析等，自带数据库的矿物标准应包含常见硅酸盐矿物、粘土矿物、金属矿物、稀土矿物、放射性矿物、各种非金属矿物等。
六、样品要求
总体要求为固体、干燥、无磁性样品。送样时请确保样品经过彻底清洁处理，无附着污染物。
1. TIMA测试
（1）样品类型：标准探针片或靶样，表面喷镀约20 nm厚的金或碳导电层（喷金可在本实验室进行，也可自行喷好碳后来实验室测试），表面光滑干净无污染。
（2）样品尺寸：探针片——长度小于46±1 mm，宽度27±1 mm（若尺寸超出范围将无法放入样品台，请提前与实验室管理人员联系确认）；靶样——厚度小于5 mm，直径可选两种规格：30 mm或 25～27.5 mm。
（3）送样人需告知研究目的、样品岩性、主要矿物类型、主体矿物颗粒大小等信息（便于设置最优扫描参数），确定待分析范围大小和位置。TIMA测试所需时间取决于样品情况，存在一定不确定性。
2. SE、BSE、EDS测试
岩块、探针片或靶样。如果为颗粒物，需无磁性，并牢固固定在基底上才可测试。
3. CL: 标准探针片或靶样。
七、收费标准
u 校外用户：600元/小时+数据处理费（500元/样品）+喷金（200元/次）
u 校内用户：机时费、数据处理费7折
八、联系方式：
实验室用户QQ群：114316041（地大武汉TIMA用户群）
联系人：李天洋
电话：13737712072
实验室负责人：佘老师
电话：18995616251
